Mis comienzos en radio comienzan cuando contaba con 12 años de edad, por el año 1972 donde me entretenía mas haciendo montajes de radio, en vez de jugar con los amigos que seria lo mas propio de la edad.

En esta 1ª fotografía aunque un poco deficiente de calidad por  el paso de los años ( 1978 ) podemos observar una emisora de construcción casera, en su interior contiene  módulos de la casa CARKIT, este en concreto el modelo de 8 watios de salida de RF. en  AM, aunque se parezca a un equipo  de decametricas la realidad es que simplemente contaba con 24 canales de banda ciudadana .

        El amplificador que veis a la derecha se construyo aprovechando la caja de un equipo de desguace de electroterapia de onda corta, en su interior compartían compañía 2 X EL34 excitando 4 X EL519 , los mas entendidos en válvulas me imagino que ya  sabréis en mas o menos la potencia de salida y para los menos entendidos os puedo decir que un poco mas de 100 W. si salían.





Corre el año 1993 y observamos que todos los equipos de radio y de instrumentación son todos de construcción casera excluyendo el osciloscopio que es comercial, os daréis cuenta que aun no hay rastro de ordenadores, pero no tardarían en llegar

Equipo construcción  casera 20M-SSB

Mayo del 2010 le incorporamos un dial digital



Encima de la mesa construcción de un equipo para

40M-  aprovechando la caja de un viejo equipo

 de VHF



Para recibir estaciones de todo el mundo, este modelo

antiguo aun funciona de maravilla

Realizando el montaje del 40M SSB

La parte visible es la de RX

Imágenes de mi laboratorio y cuarto de radio a la vez donde vamos realizando nuestra afición a las telecomunicaciones

Comida radioaficionados Llanes 2015   Alicia - EA1BB - EB1DGC



EB1DGC - EA1DNU - EA1BB en IberRadio 2018

Iberradio 2018

Mercau Asturadio 2017



  Montaje del kajman para la banda de 40m realizado por EB1DGC

MONTAJE DE EMISORA FM 87-108 MHZ. REALIZADA POR EB1DGC

Libros y revistas de electronica



Mas de 4000 manuales



        ADAPTACION PANADAPTER A YAESU FT450D POR EB1DGC

Antena de aro magnetica construccion casera cubre de 40 m a 17m

DETALLES DE MONTAJE

Transceiver Pixie CW 40m

Pixie y esquema

QRP construccion casera BINGO y DDS de JA2NKD



Detalles del montaje QRP  - 8 Watios

Detalles construccion antena Cobweb 7 bandas 40m a 6m

Analizador de antena

Analizador multifuncion de JA2NKD

Muestra curva de respuesta de un filtro con 5 cuarzos de 12Mhz

Analizando curva de respueta filtro cuarzo .

Analizando curva de respuesta de un cuarzo de 12Mhz

Pantalla de inicio del analizador

Analizador funcionando como generador de RF

Detalle de diseño de la placa de C.I.



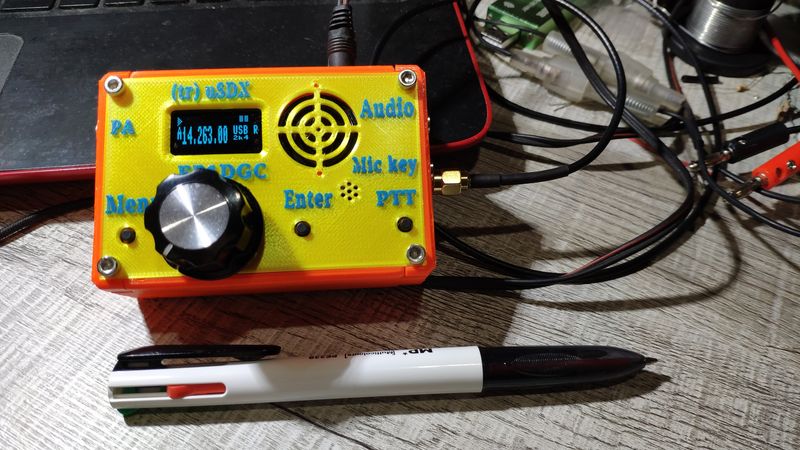

QRP banda 40m

Detalles del DDS con arduino nano y PLL con el SI5351

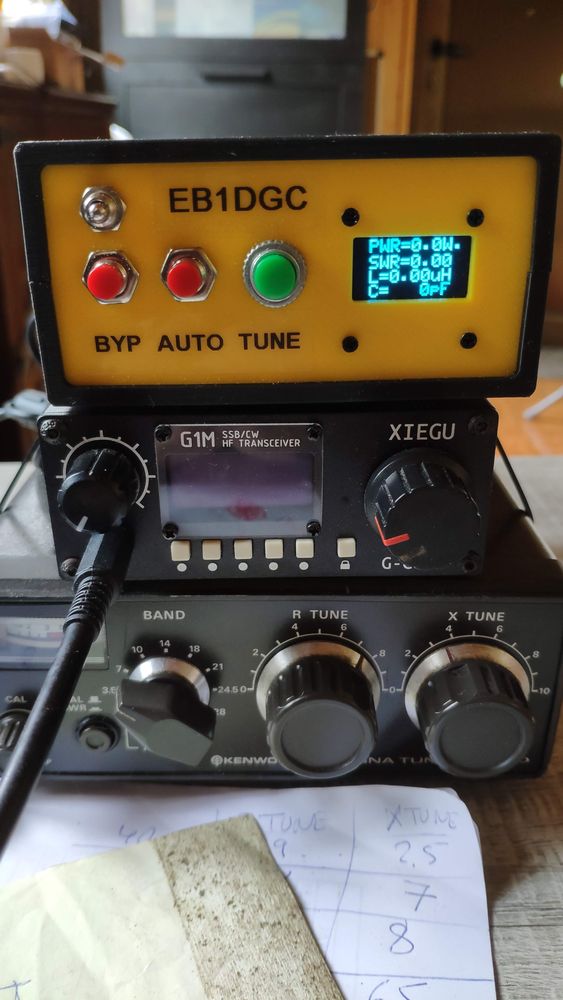

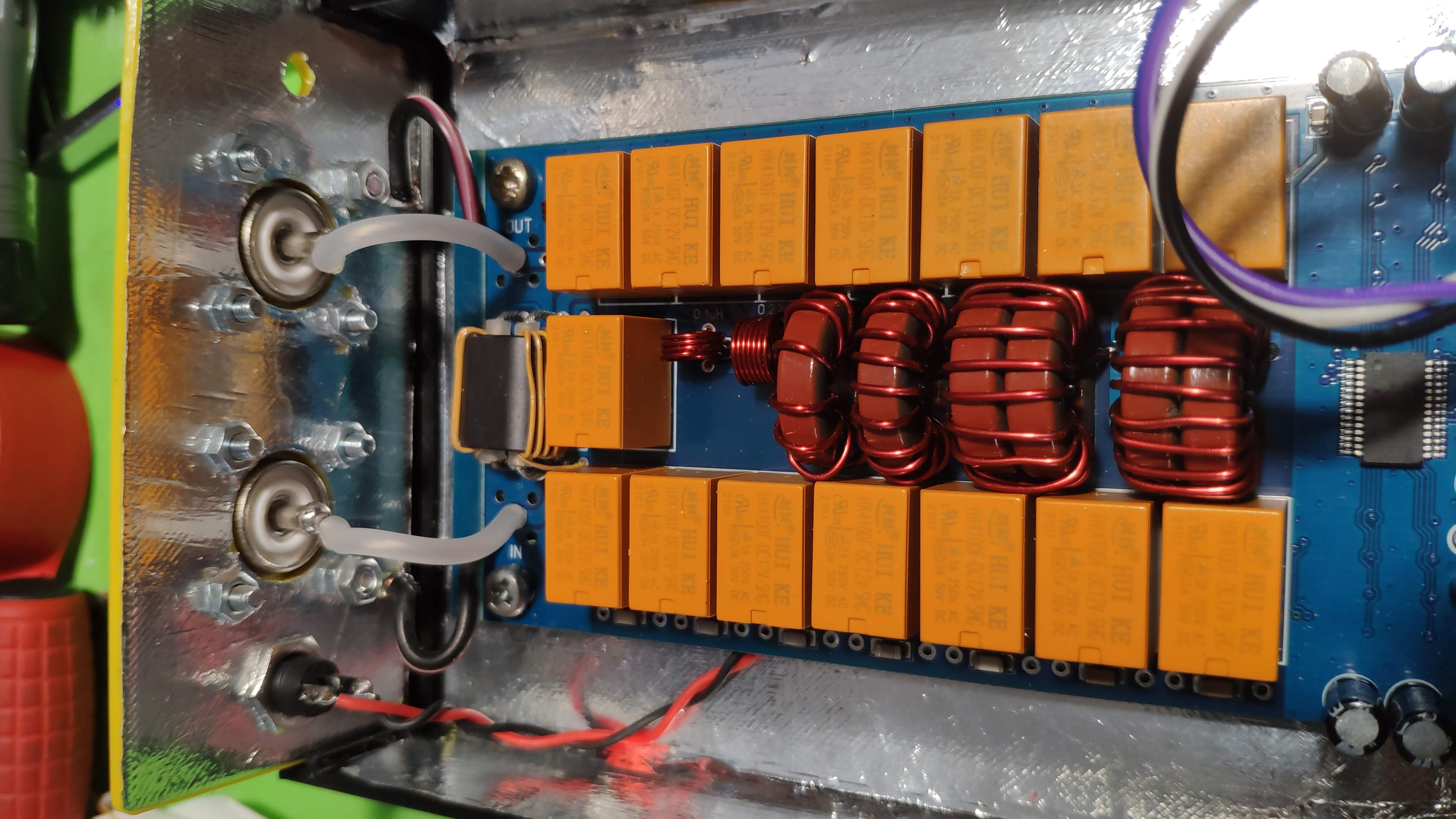

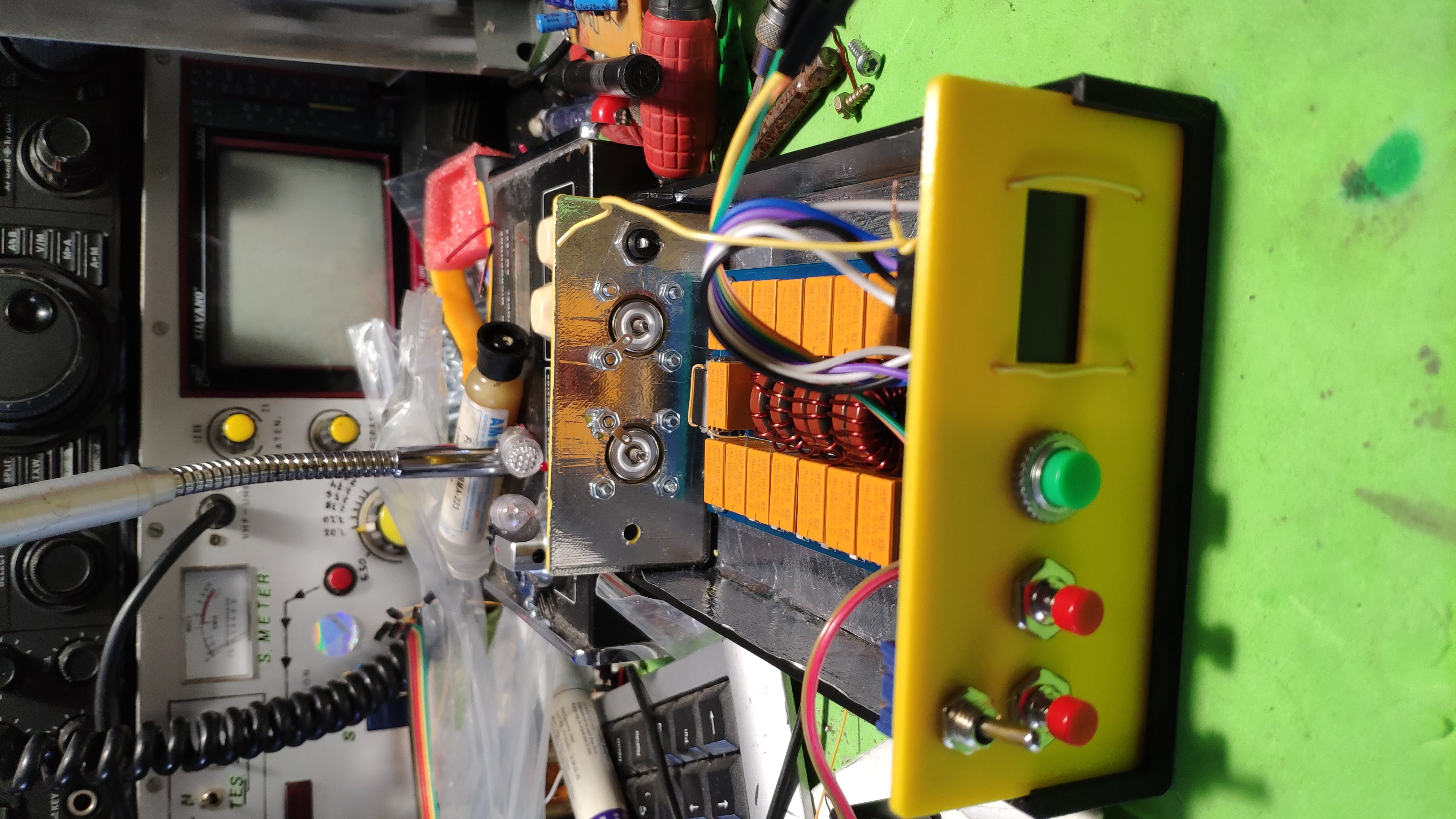

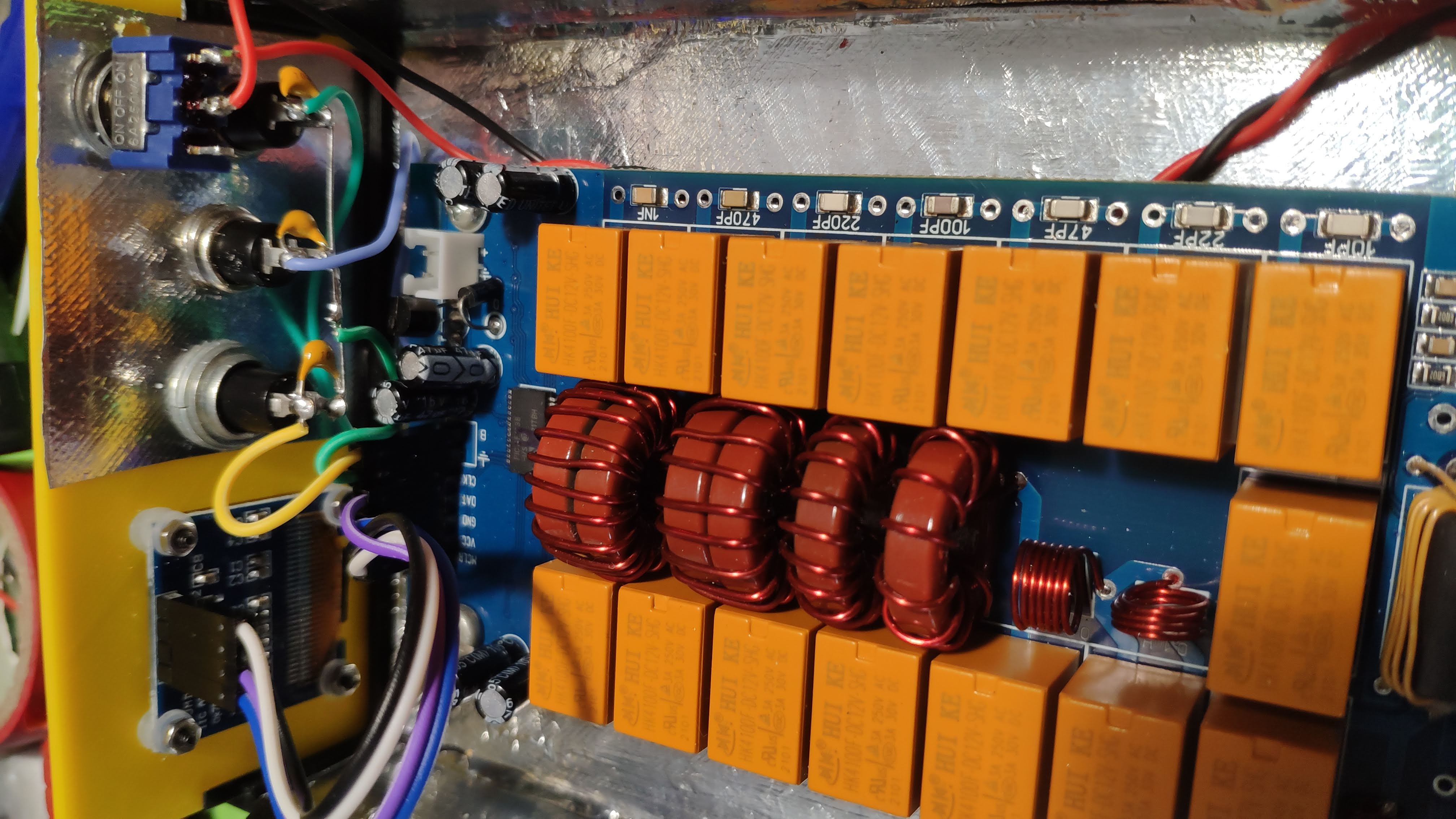

Realizacion Acoplador ATU-100







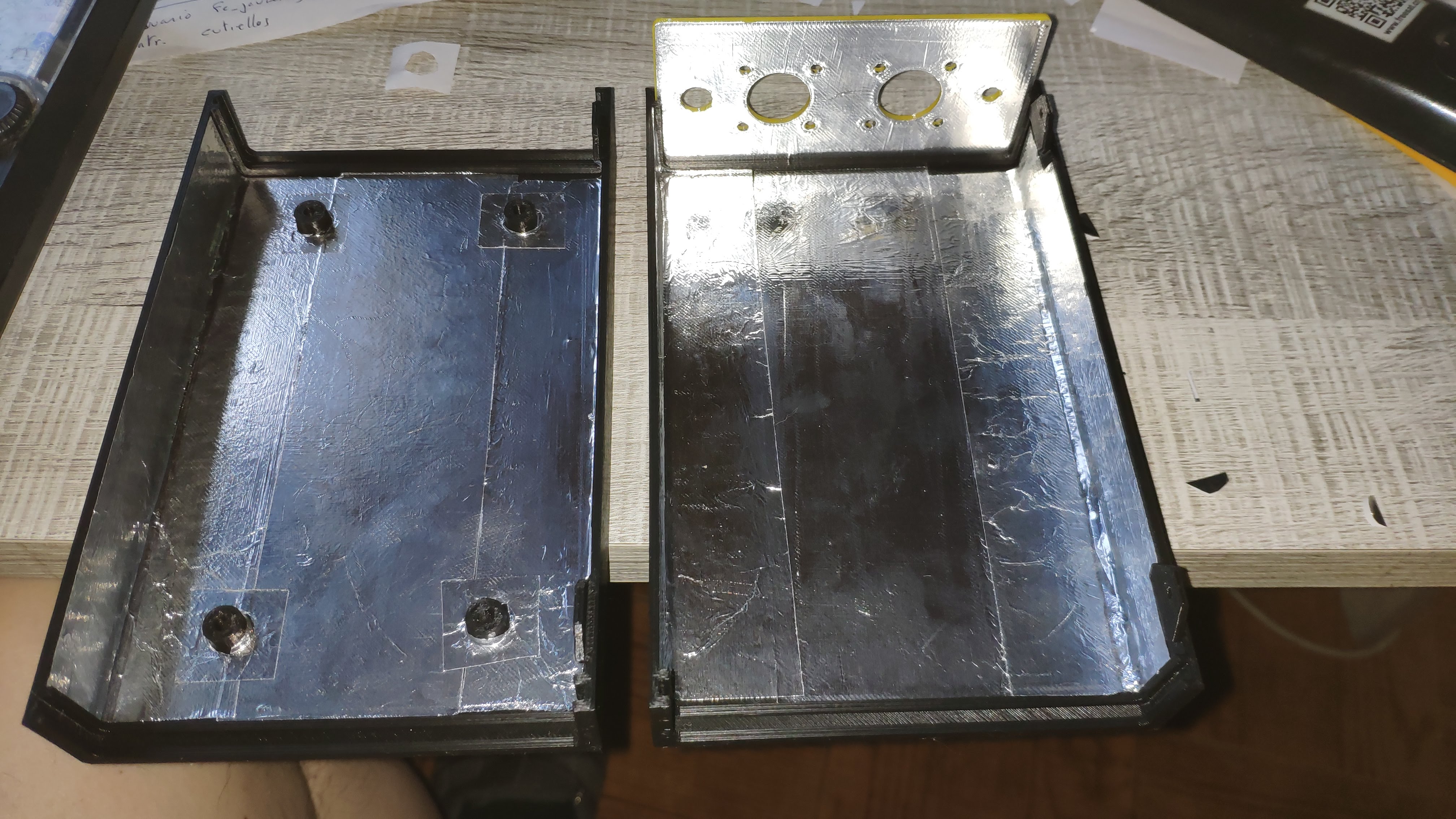

Construyendo mi HF Multibanda , diseño propio

Panel frontal aun en proceso de acabado



Distribucion de los primeros modulos

Detalles montaje placa principal

Detalles montaje placa principal

Detalle del filtro de 11.059 Mhz

Curva del filtro conseguida despues de ajustar los trinmers variables

Primeros pasos de montaje colocacion de los toroides , el bobinado es trifilar

Comprobacion placa control con el arduino Nano

Placa realizada con el programa PCB Wizard 3

Placa filtros pasabajos

Preamplificador RX banda ancha de bajo ruido

----------------------------------------------------------------

Esto no es un kit , partes del esquema se a realizado a partir del UBITX V5 en el que se a corregido errores y realizado mejoras

en la placa original, todas las placas se relizaron con el programa PCB Wizard·3

a fecha 2-4-2021 estoy en proceso de montaje, para seguir este  proyecto visita la web

http://eb1dgc.webcindario.com/ubitx%20v5.htm

De momento os dejo unos videos

Videos:  https://youtu.be/wlQ98h2KuP0

https://youtu.be/xbQCG40HR7E

Página Web  http://eb1dgc.webcindario.com/



?



y radioaficion
