DB0XHI

Aktuell:

29.06.2021: Der Windgeschwindigkeits- und Windrichtungsmesser sowie die NanoStation5 für den Userzugang wurden durch Großhagel beschädigt. Reparatur erfolgt, sobald das Wespennest in der Kabeldurchführung zur Antenne ein Begehen des Standortes zulässt.

14.09.2021: Funkruf und Packet-Radio zur Überprüfung abgebaut. APRS in Betrieb.

APRS-Digi:

• Frequenz: 144,800 MHz TX/RX simplex
• Datenübertragung: 1k2AFSK (Bell 202)
• Sendeleistung: 15W ERP / 25W EIRP
• Funktechnik: Motorola mc micro (13EZA9) mit RX-Vorverstärker, 12,5kHz ZF-Bandbreite.
• Betriebsweise: WIDE1-1 (NewN-N). Es werden nur direkt empfangene APRS-Frames wieder ausgesendet.
• Versorgungsbereich: bei aprs.fi

APRS-IGATE:

• Software: DireWolf 1.5 von WB2OSZ
• Hardware: Raspberry Pi 3B
• Betriebsweise RF->IN: Es werden alle empfangenen APRS-Frames ins APRS-IS weitergeleitet.
• Betriebsweise IN->RF: Es werden nur Messages für Stationen im Empfangsbereich (2 Hops) ausgesendet.
• DireWolf verwendet einen Softwaredemodulator. So können bis zu 2 defekte Bits in einem APRS-Datenframe berichtigt werden.

APRS-Wetterstation:

• Wetterstation: LaCrosse WS2300 mit Windsensor TX-20
• Software: open2300 von Kenneth Lavrsen mit CWOP-Password-Patch
• Wetterdaten abrufen: aprs.fi, findu.com, andere Anzeigeweise bei findu.com
• Betriebsweise: Alle 10 Minuten wird (zur Minute "3") ein APRS-Wetterframe ins APRS-IS und auf 144,800 MHz gesendet.

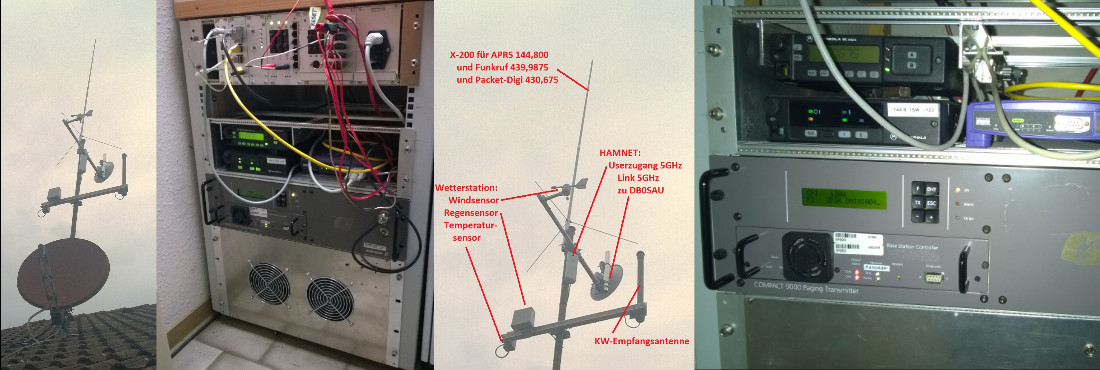

• Die Wettersensoren sind auf einem Ausleger am Antennenmast befestigt. Der Mast befindet sich auf der Südhälfte des Dachs, daher werden bei direkter Sonneneinstrahlung deutlich zu hohe Temperaturen angezeigt. Leider ist kein anderer Montageplatz am Standort zugänglich.

Funkrufsender:

• Frequenz: 439,9875 MHz TX
• Datenübertragung: 1k2FSK POCSAG
• Sendeleistung: 15W ERP / 25W EIRP
• Funktechnik: Ericsson compact9000-Funkrufsender
• Software: UniPager der Amateurfunkgruppe der Uni Aachen
• Hardware: Raspberry Pi 3B
• Funkrufserver: hampager.de

Packet-Radio-Digi:

• Frequenz: 430,675 MHz TX/RX simplex
• Datenübertragung: 9k6FSK, G3RUH
• Sendeleistung: 15W ERP / 25W EIRP
• Funktechnik: Motorola mc micro (14EVA5) mit Software nach DG1YFE , 25kHz ZF-Bandbreite
• Software: XNET 1.38 auf TNC4e
• Link über Internet zu IGATE bei DB0FHN. Diese Linkstrecke soll zukünftig über HAMNET geführt werden.

HAMNET-Linkstrecke:

• Frequenz: 5735,0 MHz TX/RX simplex
• Datenübertragung: IEEE802.11a/n
• Sendeleistung: 15W ERP / 25W EIRP
• Funktechnik: Mikrotik RBDynaDishG-5HacDr3 mit 40cm-Parabolspiegel in Richtung 18°
• Linkpartner: DB0SAU

HAMNET-Userzugang:

• Ein HAMNET-Userzugang wird bei Interesse für Nutzer im Versorgungsbereich (RT-Sondelfingen, Reicheneck, Pliezhausen..) eingerichtet. Bitte hierzu den Sysop ansprechen.
• Frequenz: aktuell im 5GHz-ISM-Bereich, mit ISM-Übertragungsparametern.
• Datenübertragung: IEEE802.11a/n
• Funktechnik: Ubiquiti NanoStation 5M

Antennenanlage:

• Diamond X-200N, 375m ü.NN, 8m über Grund - für alle 2m/70cm-Funkgeräte zusammen.
• nach einem französischen Bauvorschlag selbst gebauter Diplexer. Ein tolles Gerät !
• Duplexweiche mit Doppelzirkulator zur Zusammenschaltung der beiden 70cm-Funkgeräte. >80dB Dämpfung der 70cm-Sender gegeneinander, um die Vorgaben der Netzagentur bzgl. unerwünschter Nebenaussendungen (Sender-Intermodulation) sicher einzuhalten.
